PWM高輝度ドームタイプ
-
- PWM高輝度ドームタイプ
- HAYASHI林时计
- ドームタイプ
- 日本
- 现货
HAYASHI林时计株式会社主要产品有：HAYASHI高强度冷光源，HAYASHI林时计LED点光源，HAYASHI卤素灯箱， HAYASHI直流型点光源，HAYASHI紫外线点光源，HAYASHI红外线点光源，HAYASHI近红外射线点光源，HAYASHI显微镜用LED点光源， HAYASHI光导光纤，HAYASHI透镜，HAYASHI滤光片，HAYASHI光照计，HAYASHI图像处理用L
产品详细介绍
- パワーLEDを採用した明るいドームタイプ照明
- 拡散光で凹凸面や反射率の高いワークに最適
- PWM点灯制御方式でLED素子への熱負担を軽減
- アルミカン底部の打痕・文字検査
- 実装基板検査
- 錠剤のパッケージ検査

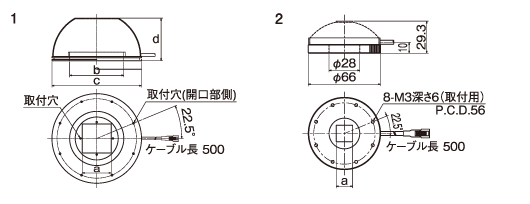

Unit:[mm] ※外観図詳細寸法はお問い合わせください。
| 形式 | 発光色 | 消費電力 (W) |
最大電圧 設定値 |
外観図 | 寸法(mm) | 取付穴 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | P.C.D. | 寸法 | |||||
| HDDPA-U20KW | 白 | 9 | FF | 1 | □20 | φ46 | φ85 | 45 | 26 (76) |
4-φ2.1 (8-M3深6) |
| HDDPA-U20KR | 赤 | FF | ||||||||
| HDDPA-U20KB | 青 | FF | ||||||||
| HDDPA-U40KW | 白 | 13.5 | FF | □40 | φ75 | φ124 | 59 | 45 (110) |
4-φ2.1 (8-M3深6) |
|
| HDDPA-U40KR | 赤 | FF | ||||||||
| HDDPA-U40KB | 青 | FF | ||||||||
| HDDPA-U50KW | 白 | 18 | FF | □50 | φ105 | φ154 | 72 | 55 (140) |
4-φ2.1 (8-M3深6) |
|
| HDDPA-U50KR | 赤 | FF | ||||||||
| HDDPA-U50KB | 青 | FF | ||||||||
| HDDPA-U50KW2 | 白 | BC | □50 | φ170 | φ223 | 111 | 55 (207) |
4-φ3.2 (8-M4深6) |
||
| HDDPA-U50KR2 | 赤 | FF | ||||||||
| HDDPA-U50KB2 | 青 | BC | ||||||||
| HDDPA-U50KW3-24 | 白 | 34 | - | □50 | φ220 | φ273 | 137 | 55 |
4-φ3.2 (8-M4深7) |
|
| 赤 | - | |||||||||
| HDDPA-U50KB3-24 | 青 | - | ||||||||
| 白 | 44 | - | 55 (337) |
4-φ3.2 (8-M4深8) |
||||||
| HDDPA-U50KR4-24 | 赤 | - | ||||||||
| HDDPA-U50KB4-24 | 青 | - | ||||||||
| 白 | 6.5 | FF | 2 | □15 | φ28 | φ66 | 30 | (56) | (8-M3深6) | |
| *HDDPA-U15KODR | 赤 | FF | ||||||||
| *HDDPA-U15KODB | 青 | FF | ||||||||
| ※型式末尾に”-24″が付く製品は24V仕様です。24V出力電源を使用してください。 ※*印付きの製品はオーバルドーム型製品です。 |
||||||||||
