PWM同軸落射タイプ
-
- PWM同軸落射タイプ
- HAYASHI林时计
- 同軸落射タイプ
- 日本
- 现货
HAYASHI林时计株式会社主要产品有：HAYASHI高强度冷光源，HAYASHI林时计LED点光源，HAYASHI卤素灯箱， HAYASHI直流型点光源，HAYASHI紫外线点光源，HAYASHI红外线点光源，HAYASHI近红外射线点光源，HAYASHI显微镜用LED点光源， HAYASHI光导光纤，HAYASHI透镜，HAYASHI滤光片，HAYASHI光照计，HAYASHI图像处理用L
产品详细介绍
- ハーフミラー型に加えビームスプリッター型が新登場
- 擬似同軸落射光で鏡面ワークに最適
- PWM点灯制御方式でLED素子への熱負担を軽減
- DC12V出力のPWM調光電源に接続できます
- 基板パターンの検査
- シートの文字検査
- ミラーやガラス表面のキズ・刻印検査

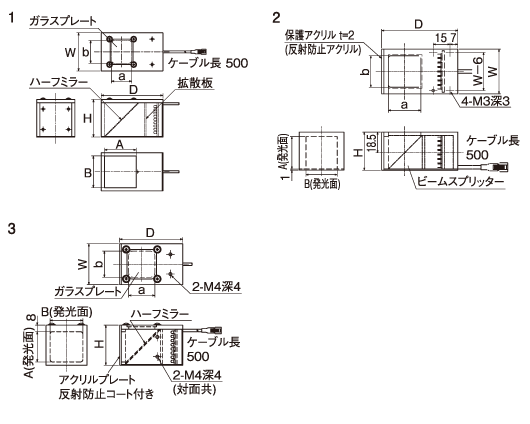

Unit:[mm] ※外観図詳細寸法はお問い合わせください。
| 形式 | 発光色 | 消費電力 (W) |
最大電圧 設定値 |
外観図 | 寸法 (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 窓寸法 a×b |
開口部 A×B |
D | W | H | ||||||||
| HDVP-13R | 赤 | 0.8 | 6D | 1 | 13×13 | □13 | 22 | 20 | ||||
| HDVP-13□ | 白·青·緑 | 0.8 | FF | |||||||||
| HDVP-20R | 赤 | 1.2 | 6D | φ19 | □20 | 50 | 34 | 24 | ||||
| HDVP-20□ | 白·青·緑 | 2.2 | FF | |||||||||
| HDVP-32R | 赤 | 1.7 | 6F | 30×28 | □32 | 70 | 38 | 40 | ||||
| HDVP-32□ | 白·青·緑 | 3.4 | FF | |||||||||
| HDVP-40R | 赤 | 2.7 | 6F | 32×32 | □40 | 75 | 50 | 49 | ||||
| HDVP-40□ | 白·青·緑 | 4.1 | FF | |||||||||
| HDVP-50R | 赤 | 4.8 | 71 | 32×36 | □50 | 97 | 60 | 59 | ||||
| HDVP-50□ | 白·青·緑 | 6.5 | FF | |||||||||
| HDVP-70R | 赤 | 6.8 | 72 | 50×50 | 73×72 | 120 | 82 | 79 | ||||
| HDVP-70□ | 白·青·緑 | 13.5 | FF | |||||||||
| HDVP-100R | 赤 | 13 | 77 | |||||||||
| HDVP-100□ | 白·青·緑 | 26 | FF | |||||||||
| *HDBSVP-18R | 赤 | 1 | 86 | 2 | 19×18 | 19×18 | 58 | 30 | 24 | |||
| *HDBSVP-18□ | 白·青·緑 | 1.7 | FF | |||||||||
| *HDBSVP-28R | 赤 | 3.4 | AD | 29×28 | 29×28 | 68 | 40 | 34 | ||||
| *HDBSVP-28□ | 白·青·緑 | 4.6 | FF | |||||||||
| *HDHMVP-32R | 赤 | 1.7 | 6F | 3 | 30×28 | 27×28 | 72 | 38 | 40 | |||
| *HDHMVP-32□ | 白·青·緑 | 3.4 | FF | |||||||||
| *HDHMVP-40R | 赤 | 2.7 | 6F | 32×32 | 37×40 | 77 | 50 | 49 | ||||
| *HDHMVP-40□ | 白·青·緑 | 4.1 | FF | |||||||||
| *HDHMVP-50R | 赤 | 4.8 | 71 | 99 | 60 | 59 | ||||||
| 6.5 | FF | |||||||||||
| ※*印付きの製品はストレート同軸仕様(ビームスプリッター型)です。 ※□には発光色が入ります。(B=青、G=緑、DW=白) |
||||||||||||
