PWMバックライトタイプ

产品名称： PWMバックライトタイプ
品　　牌： HAYASHI林时计
规格型号： バックライトタイプ
产　　地：日本
货　　期：现货
温馨提示：HAYASHI林时计株式会社主要产品有：HAYASHI高强度冷光源，HAYASHI林时计LED点光源，HAYASHI卤素灯箱， HAYASHI直流型点光源，HAYASHI紫外线点光源，HAYASHI红外线点光源，HAYASHI近红外射线点光源，HAYASHI显微镜用LED点光源， HAYASHI光导光纤，HAYASHI透镜，HAYASHI滤光片，HAYASHI光照计，HAYASHI图像处理用L

产品详细介绍

高輝度･高均一な薄型面発光照明
□30mm単位にて製作可能
PWM点灯制御方式でLED素子への熱負担を軽減
DC12V出力のPWM調光電源に接続できます

コネクタのピンピッチ計測
マーク検査・データコード読み取り
液体中の異物検査

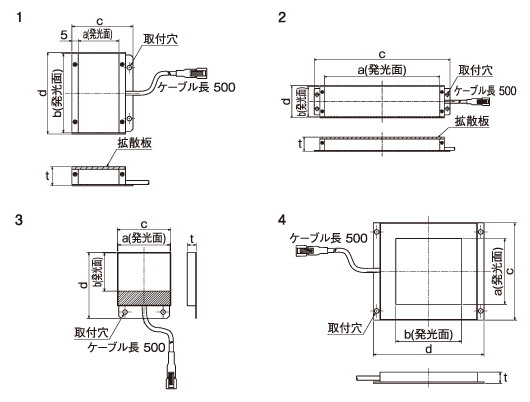

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

形式	*	発光色	消費電力 (W)	最大電圧設定値	外観図	寸法(mm)					取付穴
形式	*	発光色	消費電力 (W)	最大電圧設定値	外観図	a	b	c	d	t	ピッチ	寸法
HDBP-32×32R		赤	1.5	74	1	32	32	48	34	11	15	2-φ3.5
HDBP-32×32DW		白	1.8	FF		32	32	48	34	15	15	2-φ3.5
HDBP-32×32■		青·緑	1.8	DC		32	32	48	34	15	15	2-φ3.5
HDBP-62×32R		赤	2.9	75		32	62	48	64	11	40	2-φ3.5
HDBP-62×32DW		白	3.6	FF		32	62	48	64	15	40	2-φ3.5
HDBP-62×32■		青·緑	3.6	DD		32	62	48	64	15	40	2-φ3.5
HDBP-92×32R		赤	4.4	75	2	92	32	114	34	11	108×15	4-φ3.5
HDBP-92×32DW		白	5.4	FF		92	92	114	34	15	108×15	4-φ3.5
HDBP-92×32■		青·緑	5.4	E0		92	92	114	34	15	108×15	4-φ3.5
HDBP-122×32R		赤	5.8	76		122	32	144	34	11	138×15	4-φ3.5
HDBP-122×32DW		白	7.2	FF		122	32	144	34	15	138×15	4-φ3.5
HDBP-122×32■		青·緑	7.2	DF		122	32	144	34	15	138×15	4-φ3.5
HDBP-62×62R		赤	5.8	76	1	62	62	78	64	11	40	2-φ3.5
HDBP-62×62DW		白	7.2	FF		62	62	78	64	15	40	2-φ3.5
HDBP-62×62■		青·緑	7.2	E3		62	62	78	64	15	40	2-φ3.5
HDBP-92×62R		赤	8.7	76	2	92	62	114	64	11	108×40	4-φ3.5
HDBP-92×62DW		白	10.8	FF		92	62	114	64	15	108×40	4-φ3.5
HDBP-92×62■		青·緑	10.8	E8		92	62	114	64	15	108×40	4-φ3.5
HDBP-122×62R		赤	11.6	77		122	62	144	64	11	138×40	4-φ3.5
HDBP-122×62DW		白	14.4	FF		122	62	144	64	15	138×40	4-φ3.5
HDBP-122×62■		青·緑	14.4	E0		122	62	144	64	15	138×40	4-φ3.5
HDBP-92×92R		赤	13	78		92	92	114	94	11	108×60	4-φ3.5
HDBP-92×92DW		白	16.2	FF		92	92	118	102	16.5	110×60	4-φ3.5
HDBP-92×92■		青·緑	16.2	E6		92	92	118	102	16.5	110×60	4-φ3.5
HDBP-122×92R		赤	17.3	79		122	92	144	94	11	138×60	4-φ3.5
HDBP-122×92DW		白	21.6	FF		122	92	148	102	16.5	140×60	4-φ3.5
HDBP-122×92■		青·緑	21.6	ED		122	92	148	102	16.5	140×60	4-φ3.5
HDBP-122×122R		赤	23.1	7B		122	122	144	124	11	138×80	4-φ3.5
HDBP-122×122DW		白	28.8	FF		122	122	148	132	16.5	140×80	4-φ3.5
HDBP-122×122■		青·緑	28.8	F3		122	122	148	132	16.5	140×80	4-φ3.5
HDBP-25×25SR	*	赤	0.3	6D	3	25	25	26	45	7	15	2-φ3.5
HDBP-25×25S□	*	白·青·緑	0.5	FF		25	25	26	45	7	15	2-φ3.5
HDBP-41×30SR	*	赤	0.5	6D		41	30	42	52	7	30	2-φ3.5
HDBP-41×30S□	*	白·青·緑	1.2	FF		41	30	42	52	7	30	2-φ3.5
HDBP-50×50SR	*	赤	2	6E	4	50	50	74	84	8.5	60×79	4-φ3.5
HDBP-50×50S□	*	白·青·緑	3.9	FF		50	50	74	84	8.5	60×79	4-φ3.5
HDBP-100×80SR	*	赤	3.4	6F		100	80	134	122	8	100×110	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-100×80S□	*	白·青·緑	6.8	FF		100	80	134	122	8	100×110	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-100×100SR	*	赤	3.9	70		100	100	134	142	8	100×130	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-100×100S□	*	白·青·緑	7.7	FF		100	100	134	142	8	100×130	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-180×135SR	*	赤	5.8	71		180	135	214	177	8	180×166	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-180×135S□	*	白·青·緑	11.6	FF		180	135	214	177	8	180×166	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-200×150SR	*	赤	6.8	72		200	150	232	190	8	200×180	4-φ3.5 φ6深ザグリ深さ4.5
HDBP-200×150S□	*	白·青·緑	13.5	FF		200	150	232	190	8	200×180	4-φ3.5 φ6深ザグリ深さ4.5
※*印付きの製品は薄型導光板式です。 ※■には発光色が入ります。(B=青、G=緑) ※□には発光色が入ります。(DW=白、B=青、G=緑)
