PWMリングタイプ＜直射式ハイアングル＞
-
- PWMリングタイプ＜直射式ハイアングル＞
- HAYASHI林时计
- ハイアングル＞
- 日本
- 现货
HAYASHI林时计株式会社主要产品有：HAYASHI高强度冷光源，HAYASHI林时计LED点光源，HAYASHI卤素灯箱， HAYASHI直流型点光源，HAYASHI紫外线点光源，HAYASHI红外线点光源，HAYASHI近红外射线点光源，HAYASHI显微镜用LED点光源， HAYASHI光导光纤，HAYASHI透镜，HAYASHI滤光片，HAYASHI光照计，HAYASHI图像处理用L
产品详细介绍
- 画像処理に最適なリングタイプLED照明
- PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。
- 汎用性に優れるLED直射式ハイアングル仕様
- DC12V出力のパルス調光電源に接続できます。
- 天面欠け検査
- チップ部品などの文字検査
- プラスチック、樹脂部品上の文字
- 二次元コード読み取り

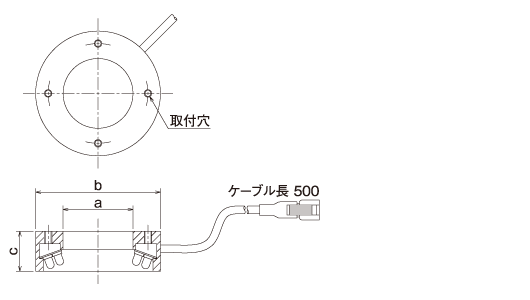

Unit:[mm] ※外観図詳細寸法はお問い合わせください。
| 形式 | 発光色 | 消費電力 (W) |
最大電圧 設定値 |
寸法 (mm) | 取付穴 | |||
|---|---|---|---|---|---|---|---|---|
| a | b | c | P.C.D. | 寸法 | ||||
| HDRP-10HR | 赤 | 1.2 | 6E | φ10 | φ32 | 16 | 20 | 4-M3深3 |
| HDRP-10H□ | 白·青·緑 | 2.4 | FF | φ10 | φ32 | 16 | 20 | 4-M3深3 |
| HDRP-15HR | 赤 | 1.5 | 6E | φ15 | φ38 | 16 | 28 | 4-M3深5 |
| HDRP-15H□ | 白·青·緑 | 2.9 | FF | φ15 | φ38 | 16 | 28 | 4-M3深5 |
| HDRP-18HR | 赤 | 1.7 | 6F | φ18 | φ42 | 19 | 28 | 4-M3深5 |
| HDRP-18H□ | 白·青·緑 | 3.4 | FF | φ18 | φ42 | 19 | 28 | 4-M3深5 |
| HDRP-25HR | 赤 | 1.0 | 6E | φ25 | φ40 | 15 | 32 | 4-M3深5 |
| HDRP-25H□ | 白·青·緑 | 2.0 | FF | φ25 | φ40 | 15 | 32 | 4-M3深5 |
| HDRP-28HR | 赤 | 2.2 | 6F | φ28 | φ50 | 16 | 40 | 4-M3深5 |
| HDRP-28H□ | 白·青·緑 | 3.6 | FF | φ28 | φ50 | 16 | 40 | 4-M3深5 |
| HDRP-36HR | 赤 | 4.6 | 70 | φ36 | φ66 | 20 | 50 | 4-M3深6 |
| HDRP-36H□ | 白·青·緑 | 7.2 | FF | φ36 | φ66 | 20 | 50 | 4-M3深6 |
| HDRP-39HR | 赤 | 4.8 | 71 | φ39 | φ70 | 18 | 50 | 4-M3深6 |
| HDRP-39H□ | 白·青·緑 | 7.7 | FF | φ39 | φ70 | 18 | 50 | 4-M3深6 |
| HDRP-50HR | 赤 | 8.7 | 73 | φ50 | φ90 | 20.5 | 70 | 4-M3深6 |
| HDRP-50H□ | 白·青·緑 | 8.7 | FF | φ50 | φ90 | 20.5 | 70 | 4-M3深6 |
| HDRP-60HR | 赤 | 10.1 | 75 | φ60 | φ110 | 26 | 85 | 4-M3深6 |
| HDRP-60H□ | 白·青·緑 | 12.8 | FF | φ60 | φ110 | 26 | 85 | 4-M3深6 |
| HDRP-95HR | 赤 | 14.4 | 78 | φ95 | φ140 | 28 | 120 | 4-M3深6 |
| HDRP-95H□ | 白·青·緑 | 14.4 | FF | φ95 | φ140 | 28 | 120 | 4-M3深6 |
| ※□には発光色が入ります。(G＝緑、B＝青、DW＝白) ※DC24V仕様もカスタマイズにて対応可能です。弊社営業担当までご相談ください。 |
||||||||
