PWMマルチアングルリングタイプ

产品大图
  • PWMマルチアングルリングタイプ
  • HAYASHI林时计
  • マルチアングルリングタイプ
  • 日本
  • 现货
  • HAYASHI林时计株式会社主要产品有:HAYASHI高强度冷光源,HAYASHI林时计LED点光源,HAYASHI卤素灯箱, HAYASHI直流型点光源,HAYASHI紫外线点光源,HAYASHI红外线点光源,HAYASHI近红外射线点光源,HAYASHI显微镜用LED点光源, HAYASHI光导光纤,HAYASHI透镜,HAYASHI滤光片,HAYASHI光照计,HAYASHI图像处理用L

产品详细介绍

特長

  • 様々な角度、作動距離に対応可能なリングLED照明
  • 専用設計の放熱構造で放熱性能が飛躍的にアップ
  • パワーLEDと特殊拡散板を採用し、明るく均一な照射光を実現
  • DC12V出力のパルス調光電源に接続できます。

用途

  • 多様な照射ポジションの画像処理
  • 他品種ラインの画像処理
  • 部品の汚れ・キズ検査

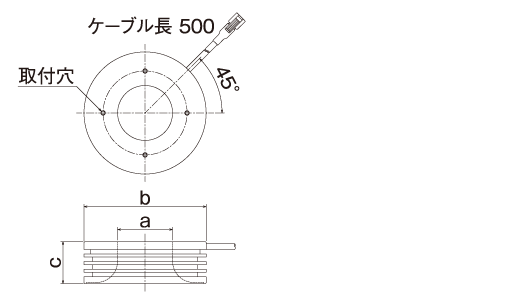

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。



仕様・性能

形式 発光色 消費電力
(W)
最大電圧
設定値
寸法 (mm) 取付穴
a b c P.C.D. 寸法
HMAR-55R 4.2 D6 φ18 φ55 20 36 4-M3深4
HMAR-55W 4.5 C2 φ18 φ55 20 36 4-M3深4
HMAR-55B 4.5 C5 φ18 φ55 20 36 4-M3深4
HMAR-80R 7 CA φ36 φ80 27.5 55 4-M3深5
HMAR-80W 8 AC φ36 φ80 27.5 55 4-M3深5
HMAR-80B 8 AE φ36 φ80 27.5 55 4-M3深5
HMAR-130R 14 B8 φ86 φ130 27.5 107 4-M3深5
HMAR-130W 16 A6 φ86 φ130 27.5 107 4-M3深5
HMAR-130B 16 A9 φ86 φ130 27.5 107 4-M3深5
※DC24V仕様もカスタマイズにて対応可能です。弊社営業担当までご相談ください。
