【新品上市】PWM环型<间接式高角度>
- 汎用性のある間接式ハイアングル照明
- LEDの写り込みが軽減。光沢ワークに最適です。
- PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。
- DC12V出力のパルス調光電源に接続できます。
- 実装基板部品の自動検査
- 印刷物の印字検査
- 光沢表面の文字認識

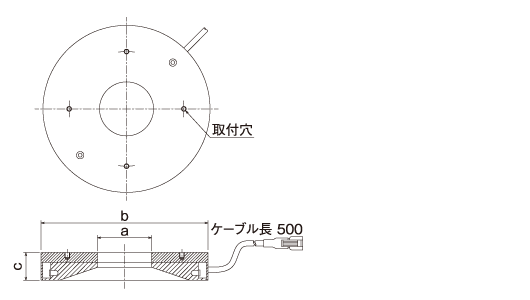

Unit:[mm] ※外観図詳細寸法はお問い合わせください。
| 形式 | 発光色 | 消費電力 (W) |
最大電圧 設定値 |
寸法 (mm) | 取付穴 | |||
|---|---|---|---|---|---|---|---|---|
| a | b | c | P.C.D. | 寸法 | ||||
| HDRP-20KHR | 赤 | 3.9 | 70 | φ20 | φ74 | 18 | 50 | 4-M3深4 |
| HDRP-20KH□ | 白·青·緑 | 7.7 | FF | φ20 | φ74 | 18 | 50 | 4-M3深4 |
| HDRP-33KHR | 赤 | 2.9 | 6F | φ33 | φ102 | 17 | 70 | 4-M3深4 |
| HDRP-33KH□ | 白·青·緑 | 5.8 | FF | φ33 | φ102 | 17 | 70 | 4-M3深4 |
| HDRP-50KHR | 赤 | 4.1 | 70 | φ50 | φ142 | 17 | 70 | 4-M3深4 |
| HDRP-50KH□ | 白·青·緑 | 8.2 | FF | φ50 | φ142 | 17 | 70 | 4-M3深4 |
| ※□には発光色が入ります。(G＝緑、B＝青、DW＝白) ※DC24V仕様もカスタマイズにて対応可能です。弊社営業担当までご相談ください。 |
||||||||
